Funkcia a aplikácia

Jedná sa o 3-osovú frézku s ručným podávaním, ktorá sa bežne používa na frézovanie klinovej drážky na kovových rovinách a hriadeľoch, na frézovanie kovových povrchov na dosiahnutie požadovanej rovinnosti v rozsahu 300 x 100 mm alebo na vŕtanie otvorov do kovu v rozsahu { {3}} mm.

KMM300 sa vzťahuje hlavne na nižšie uvedenú scénu obrábania na mieste:

1. Opravte drážky pre pero v rotačných vretenách:

Klínové drážky na niektorých hriadeľoch sa po dlhodobom používaní opotrebujú, čo spôsobí, že diely na hriadeli a hriadeli nebudú navzájom spojené, čo bude mať za následok poruchu. Tento stroj je vhodný na rozšírenie pôvodnej chybnej drážky pre kľúč a vytvorenie novej neporušenej drážky pre kľúč. Montážna základňa v tvare V umožňuje jednoduchú a pevnú montáž stroja na hriadeľ.

2. Oprava klinových drážok v kovových rovinách:

Kľúčová drážka na upevnenie komponentov na kovovú rovinu je často opotrebovaná, čo spôsobuje uvoľnenie a posunutie spoja medzi rovinou a komponentom. Najmä veľké oceľové plechy, valcovacie stolice atď., ktoré sa obrábajú na mieste, nie je vhodné presúvať do dielne kvôli údržbe. Túto malú frézku je možné jednoducho preniesť na miesto obrábania, aby vyfrézovala drážky pre pero s veľmi vysokou presnosťou.

3. Frézovanie kovovej roviny na dosiahnutie požadovanej rovinnosti na kovovej rovine:

• Odštiepenie koreňa trosky: Pri zváraní spoja z oboch strán odštiepite koreň zvaru pred zváraním na druhej strane, aby ste uvoľnili napätie v prvom zvare.

• Pridajte do kovového bloku deliacu čiaru alebo drážky, prispôsobte kovový blok konkrétnemu procesu.

• Zvýšená rovinnosť vďaka frézovaniu, vďaka čomu je kontaktná plocha vhodnejšia.

4. Vytvorenie otvorov pre kolíky, odstránenie zlomenej skrutky v otvore pre skrutku a zaseknutý kľúč v drážke pre kľúč

Výmenou frézy za vrták vyvŕtate dokonalé diery pre kolíky do akéhokoľvek kovu. Štandardný zdvih 70 mm môže tiež spĺňať požiadavky na hĺbku väčšiny otvorov pre kolíky. Keďže ide o trojosový posuv, priemer otvoru pre čap je možné upraviť aj podľa potreby rozšírenia otvoru. Ďalšou dôležitou funkciou je možnosť odstrániť zlomené skrutky z otvorov pre skrutky alebo kľúč zaseknutý v drážke pre pero, vyfrézovať ich a vytvoriť nové otvory pre skrutky alebo drážku pre kľúč.

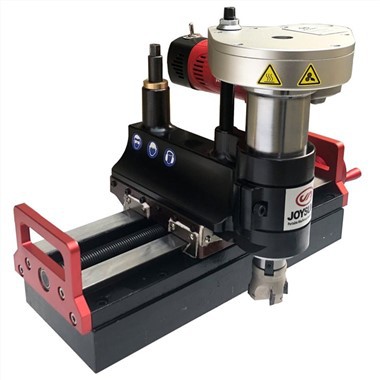

Štruktúra stroja

Základňa stroja (os X):

Pohyb osi X sa dosiahne otáčaním vodiacej skrutky pripevnenej k základni. Ručné koliesko na konci vodiacej skrutky môže presne ovládať množstvo posuvu. Na uľahčenie inštalácie stroja na časti, ktoré je potrebné obrábať, sú navrhnuté tri rôzne podstavce, aby sa vyrovnali s rôznymi pracovnými podmienkami:

1. Všeobecná základňa: Základňa je obyčajný kovový blok, ktorý je možné upevniť zváraním a skrutkami.

2. Magnetická základňa: Na bočnej strane magnetickej základne je vypínač. Magnetické nasávanie môžete zapnúť a vypnúť otočením spínača vonkajším šesťhranným kľúčom. Veľmi jednoducho sa inštaluje. Pri niektorých železných častiach stačí nastaviť polohu a zafixovať prepínač stlačením spínača do polohy ON.

3. Montážna základňa do V: Základňa v tvare V je určená na obrábanie hriadeľov a pozostáva z pevných podpier a skrutiek. Prostredníctvom skrutiek a pevných podpier sú stroj a hriadeľ, ktorý sa má obrábať, pevne spojené.

Konzola (os Y):

Vodiaca skrutka na konzole je kolmá na vodiacu skrutku na základni. Otáčaním druhého ručného kolieska sa môže pohybovať v smere osi Y so zdvihom 100 mm. Jeden koniec konzoly je miesto, kde je zaťažené vreteno.

Vreteno (os Z):

Vreteno je vybavené dvoma typmi stopkových fréz, frézou a súvisiacim montážnym príslušenstvom, s vertikálnym zdvihom 70 mm.

Napájací systém:

Použitie elektromotora Milwaukee s výkonom 1200 kW, výkonný pohon, stabilná výstupná kapacita zaisťuje lepší efekt obrábania.

F&Q

1. Ako sú opracované drážky pre pero?

Pomerne bežných je nasledujúcich päť spôsobov vytvárania klinovej drážky, z ktorých sa najčastejšie používa metóda frézovania.

• Metóda frézovania
  Frézovanie je bežná metóda obrábania, ktorá sa vykonáva pomocou frézky alebo CNC frézky (KMM300 je malá frézka, ktorú je možné vziať na miesto na obrábanie). Najprv určte umiestnenie a veľkosť drážky podľa konštrukčných požiadaviek. Potom vyberte vhodnú frézu a nainštalujte frézu na frézku. Ovládajte proces obrábania úpravou parametrov rezu, ako je rýchlosť rezania, posuv a hĺbka rezu. Počas obrábania je potrebné zabezpečiť, aby vzájomná poloha nástroja a obrobku bola stabilná, aby sa zabezpečila presnosť a rovinnosť drážky.
• Metóda frézovania drážok
  Frézovanie drážok je špeciálna metóda frézovania vhodná na obrábanie širokých a plytkých drážok. Táto metóda funguje so špeciálnym nástrojom na frézovanie drážok. Nástroje na frézovanie drážok majú viacero rezných hrán a môžu vykonávať viacero rezov súčasne. Počas procesu obrábania sa nástroj otáča vysokou rýchlosťou, aby sa vyrezali drážky na povrchu obrobku. Kontinuálnym rezaním sa nakoniec vytvorí drážka pre pero. Metóda frézovania drážok môže zlepšiť efektivitu a presnosť obrábania.

• Metóda hobľovania

  Hobľovanie je tradičná metóda obrábania vhodná na obrábanie hlbokých a úzkych klinových drážok. Táto metóda sa vykonáva hoblíkom alebo CNC hoblíkom. Najprv určite veľkosť a tvar vášho hobľovacieho nástroja. Potom upravte stôl hoblíka a hobľovací nástroj tak, aby zodpovedali umiestneniu a veľkosti drážky. Počas procesu obrábania sa hoblík pohybuje tam a späť, aby rezal hobľovací nástroj v smere drážky pre pero. Po niekoľkých hobľovaniach je konečne vytvorená drážka. Metódou hobľovania je možné dosiahnuť vyššiu presnosť obrábania a kvalitu povrchu.

• Spôsob pílenia

  Pílenie je jednoduchý spôsob obrábania vhodný na obrábanie plytkých klinových drážok. Táto metóda sa vykonáva pomocou píly. Najprv určite veľkosť a tvar pílového nástroja. Potom pripevnite obrobok k píle a upravte polohu a smer rezu. Počas obrábania sa píla pohybuje tam a späť, aby rezala obrobok v smere drážky pre pero. Po niekoľkých rezoch pílou je konečne vytvorená drážka pre pero. Metóda pílenia je jednoduchá na obsluhu a vhodná na jednoduché opracovanie klinovej drážky.

• Metóda rezania laserom

  Laserové rezanie je vysoko presná metóda obrábania vhodná na obrábanie zložitých klinových drážok. Táto metóda sa vykonáva pomocou laserového rezacieho stroja. Laserové rezacie stroje môžu rezať obrobky riadením polohy a výkonu laserového lúča. Počas procesu obrábania laserový lúč reže pozdĺž obrysu drážky. Metóda laserového rezania môže dosiahnuť vysokú presnosť a vysokú účinnosť obrábania.

2. Ako funguje kľúčová drážka?

Kľúče sa často používajú na odpojiteľné spojenia medzi hriadeľmi a časťami prevodovky na hriadeli na prenos krútiaceho momentu a pohybu; môžu tiež zohrávať vodiacu úlohu, keď sa vyžaduje axiálny pohyb medzi dosadajúcimi časťami. Spojenie plochého kľúča pozostáva z kľúča a hriadeľa. Skladá sa z drážky pre kľúč a drážky pre náboj; počas prevádzky sa krútiaci moment prenáša kontaktom medzi stranou pera a stranou drážky pre pero a drážku náboja. Kľúčová drážka je drážka, ktorá umiestňuje kľúč, zvyčajne vyžaduje vysokú presnosť. Keď je kľúč nainštalovaný v drážke pre kľúč, čím je kľúč tesnejší, tým lepšie.

3. Ako vyrezať drážku pre kľúč?

Nasledujúcich päť metód je pomerne bežných,

• Metóda frézovania
• Metóda frézovania drážok
• Metóda hobľovania
• Spôsob pílenia
• Metóda rezania laserom

4. ako preraziť drážku pre kľúč?

Preťahovanie klinovej drážky je ďalším príslovím: pílenie klinovej drážky, opracovanie klinovej drážky je možné vykonať rýchlo, ale presnosť je relatívne nízka.

5. Ako vyrezať drážku pre pero v hriadeli?

Upevnite KMM300 na hriadeľ cez základňu v tvare V, nainštalujte vhodnú frézu a pomocou ručného kolieska nastavte frézu do vhodnej polohy, potom zapnite motor na frézovanie.
