Vonkajší upínací stroj s prírubou

Popis produktu:

Modely vonkajšej príchytky: FDG 300 E, FDG 600 E

Funkčný popis

FDG-E Flange Facer je externe namontovaný stroj s ľahkou, ale odolnou konštrukciou pre všetky typy obkladov prírub, obrábania drážok a vyvŕtania. Tento Facer má dvojspojkový prevodový systém, ktorý umožňuje plynulé a nepretržité napájanie. Základňa má 4-čeľusťovú nezávislú svorku pre rýchle nastavenie 0010010 nbsp ;.

Použite popis

Najskôr pripevnite podstavec, namontujte korektor na podvozok, pripevnite ukazovateľ číselníka, sledujte zmenu indikácie ukazovateľa číselníka, keď sa držiak nástroja otáča podľa poskytnutej referencie na spracovanie, upravte rovinnosť a sústrednosť a vykonajte opravu. Po dokončení kalibrácie základne nainštalujte nástroj a zapnite napájanie, aby ste mohli začať so spracovaním príruby.

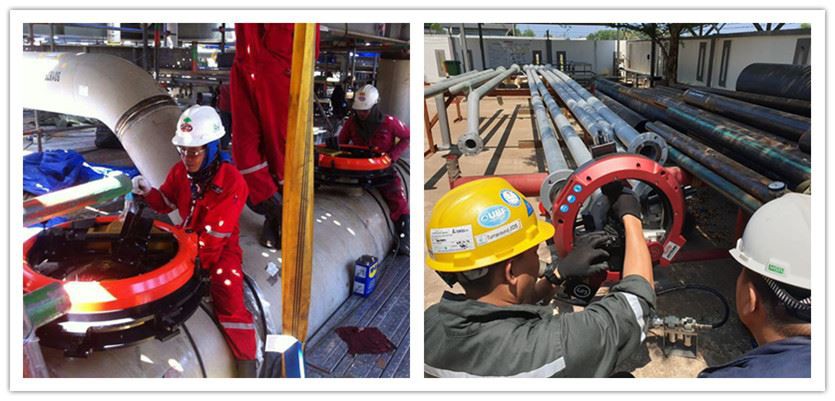

Prenosné vonkajšie čelné príruby stroja FDG-E:

Rozdelená montážna štruktúra, jednoduchá inštalácia a rozobratie na mieste;

Držiak noža sa dá nastaviť v ľubovoľnom uhle do 360 °;

Môže byť inštalovaný vodorovne, zvisle alebo hore nohami, s dobrou stabilitou;

Vysoko presné guľkové ložisko s krížovým guľôčkom, ktoré efektívne zaisťuje stálosť frézovania ；

Automatické podávanie v radiálnom aj axiálnom smere

Externe namontovaný ， Môže byť nainštalovaný vodorovne, zvisle alebo hore nohami. 0010010 nbsp;

Vybavené diaľkovým ovládaním systému s pohodlnou obsluhou a vysokým bezpečnostným faktorom 0010010 nbsp;

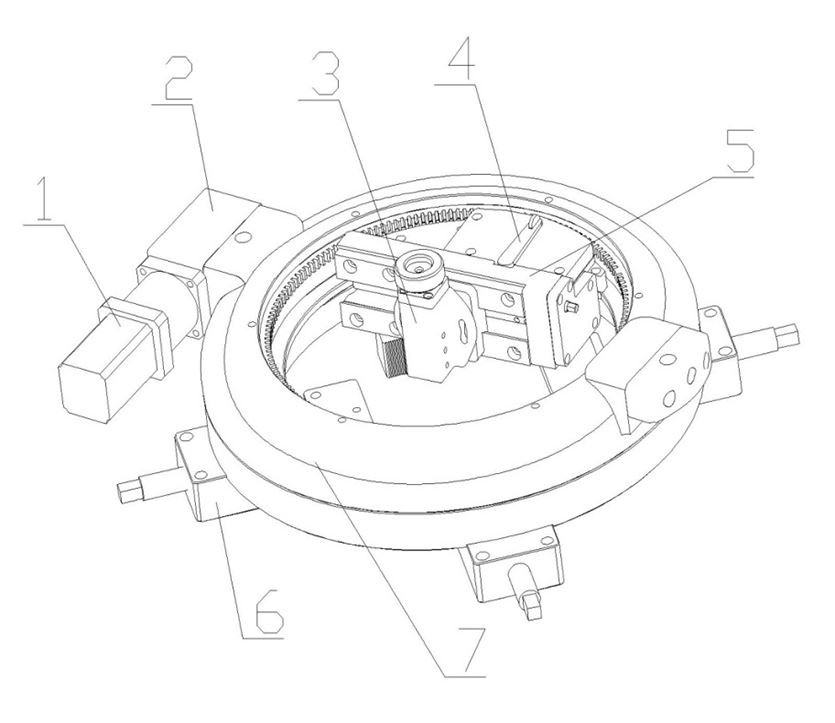

1-servomotorový motor (s reduktorom)

2-Prevodovka

Držiak 3-náradia

4-stupňový radiaci mechanizmus (hrubé obrábanie ozubeného kolesa / posuv dovnútra C dokončovanie ozubeného kolieska / posun smerom von)

5-posuvná poistná matica (pri výmene skrutky utiahnite)

6-nastavovací mechanizmus stúpajúcej nohy

Technické parametre

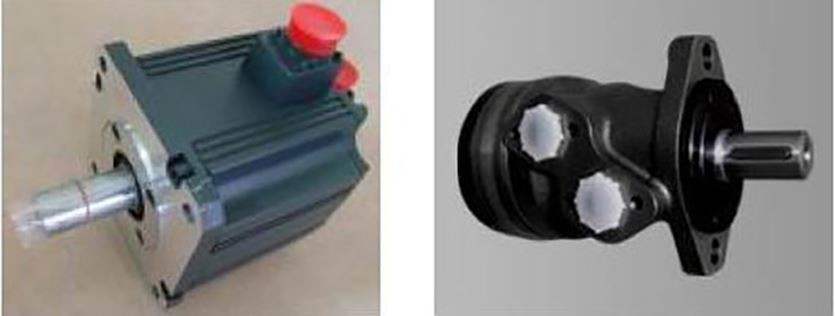

Dynamický systém

Diaľkové ovládanie

Diaľkové ovládanie môže realizovať diaľkovú prevádzku s vysokým bezpečnostným faktorom. Vedenie diaľkového ovládania je nízke napätie 24 V a dĺžka je všeobecne 10 metrov.

Riadiaci systém servopohonu
